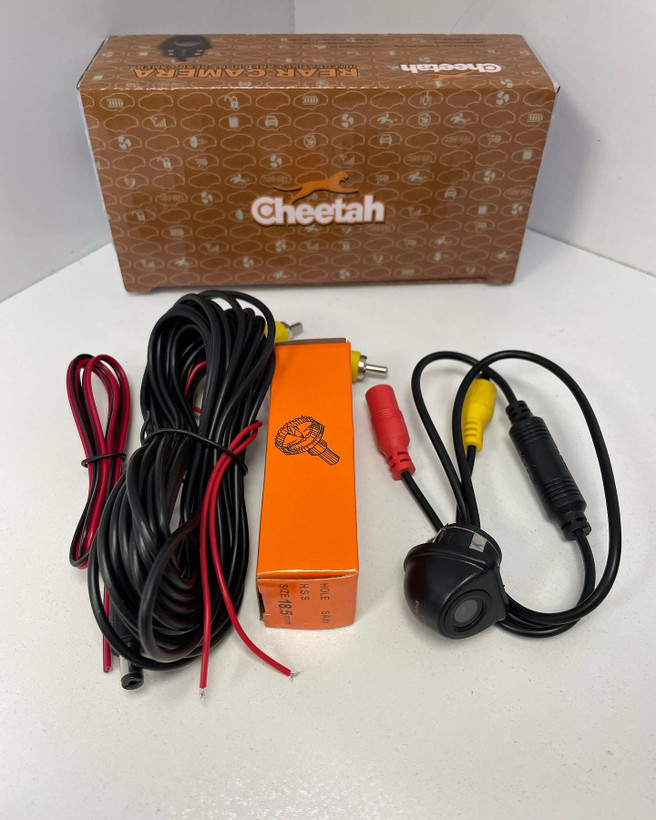

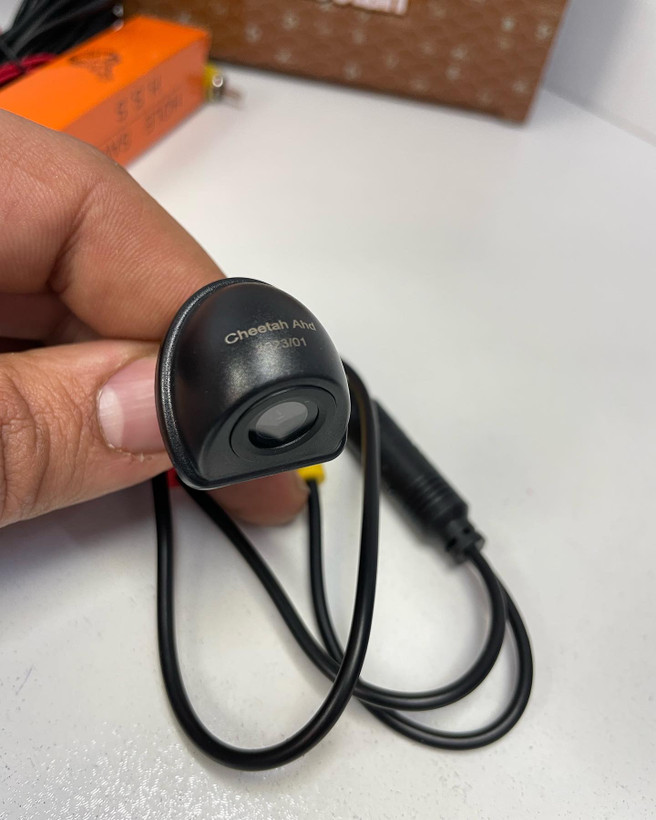

دوربین دنده عقب ۹۰ درجه چیتا

مشخصات دوربین بالا پلاکی 90 درجه برند چیتا

• زاویه دید 170 درجه
• تصویر رنگی
• دید مناسب در شب
• ضد آب
• حداکثر جریان 150 میلی آمپر
• ولتاژ کاری 12 ولت
• رنج دمای کارکرد منفی 30 درجه الی 70 درجه سانتی‌گراد
• همراه با مته مخصوص برای سوراخ کردن بالای پلاک

راهنمای نصب دوربین دنده عقب

به‌طور کلی مراحل نصب دوربین دنده عقب را می‌توان به سه مرحله تقسیم نمود:

1. نصب فیزیکی دوربین دنده عقب در محل خود (روی سپر عقب و یا بالای پلاک شناسایی خودرو).
2. سیم کشی برق دوربین دنده عقب.
3. ارتباط دوربین دنده عقب با مانیتور (صفحه نشان دهنده) داخل کابین خودرو.

که توضیحی اجمالی در مورد هر یک ارائه خواهیم نمود:

نصب فیزیکی دوربین دنده عقب

برای نصب دوربین دنده عقب بر اساس نوع خودرو می‌توان این دوربین را بالای پلاک عقب خودرو نصب نمود که برای این مورد کافیست پس از اندازه‌گیری قسمت وسط در محل نصب پلاک شناسایی خودرو و علامت گذاری آن، توسط مته گرد بر محل مورد نیاز برای نصب دوربین را تعبیه نمود و سیم‌های دوربین را نیز از همان محل به داخل صندوق عقب خودرو هدایت نمود.

سیم کشی برق دوربین دنده عقب

همان‌طور که می‌دانیم دوربین دنده عقب فقط می‌بایست در زمان قرارگیری خودرو در دنده عقب عمل نماید، به‌همین منظور برای راه اندازی دوربین سیم مثبت و منفی چراغ‌های دنده عقب را  شناسایی و این سیم‌ها را به سیم برق ورودی دوربین و با رعایت مثبت / منفی ارتباط می‌دهیم و سوکت طرف دیگر سیم برق ورودی را به سوکت مخصوص به خود روی دوربین ارتباط می‌دهیم. پس از این ارتباط در زمان روشن شدن چراغ‌های دنده عقب جریان برق به دوربین نیز ارسال و دوربین دنده عقب فعال می‌گردد.

ارتباط دوربین دنده عقب با مانیتور (صفحه نشان دهنده) داخل کابین خودرو

در بسته بندی اکثر دوربین‌های دنده عقب یک عدد کابل انتقال تصویر RCA وجود دارد که برای انتقال تصویر دوربین به مانیتور داخل خودرو به‌کار می‌رود. پس از ارتباط فیش این کابل به سوکت دوربین دنده عقب و عبور دادن آن از فاصله بین سقف خودرو و نمدی سقف کابین این کابل را به مانیتور نشان دهنده و یا سوکت ورودی در رادیو پخش دی وی دی متصل می‌نماییم.

پس از گذراندن این مراحل با قراردادن خودرو در دنده عقب دوربین فعال شده و تصویر اجسام اطراف محیط عقب خودرو روی مانیتور (صفحه نمایش) نشان داده می‌شود.
